Bằng sáng chế số US20200065275 của AMD nộp vào tháng 02 năm 2020 cho thấy đội đỏ đang nghiên cứu bộ xử lí tích hợp 32 Core CPU và GPU sử dụng bộ nhớ HBM2 vào làm một.
Trước tiên, thông tin chi tiết về bằng sáng chế bạn có thể xem tại đây: US202000652751
Tất nhiên là khó mà có thể hiểu được thông tin chi tiết của bằng sáng chế này đúng không?

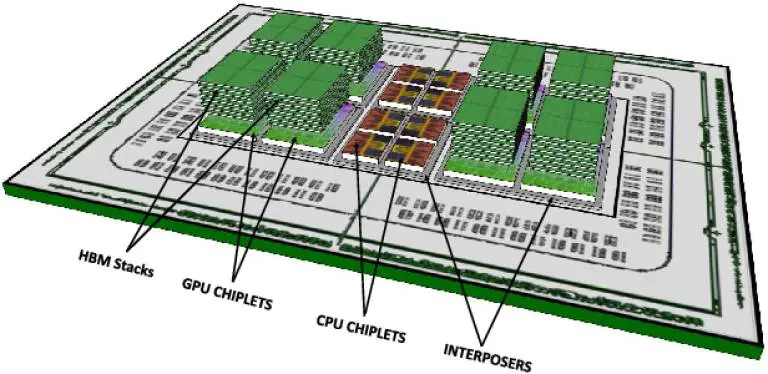

Quay ngược thời gian lại một chút, vào thời điểm 2015, AMD từng có kế hoạch kết hợp một bộ xử lí có 32 Core CPU sử dụng kiến trúc ZEN và GPU tên mã Greenland sử dụng bộ nhớ HBM2 tốc độ cao (Nếu đang thắc mắc GreenLand này là GPU nào thì đây là tên mã của những GPU chưa bao giờ được đưa ra thị trường). Tên mã của bộ xử lí này là EHP (Exaescale Heterogeneous Processor – Không biết dịch)
Sau đó thì … không có sau đó nữa, AMD không hề đả động gì về kế hoạch này thêm một lần nào và dồn sức tập trung vào việc nghiên cứu kiến trúc Zen, Zen 2, sắp tới là Zen 3 vả đội Intel tơi bời hoa lá.
Nhưng với bằng sáng chế mới, có vẻ là AMD đã quay lại đường đua, bộ xử lí này đã được đề cập lại thêm một lần nữa với 32 Core CPU và GPU sử dụng bộ nhớ HBM2. Hiện tại thì chúng ta vẫn chưa biết được rằng những CPU và GPU đó sẽ sử dụng kiến trúc nào nhưng việc tin tưởng rằng bộ xử lí này được sản xuất trên tiến trình 7nm của TSMC là điều hoàn toàn có thể. 5 năm trước, 14nm, trở ngại hơi lớn đấy, nhưng hiện tại với 7nm thì kế hoạch này nghe đã có vẻ khả thi hơn.
Tất nhiên, đối tượng đầu tiên của bộ xử lí này không phải là người dùng thông thường, nó sẽ hướng tới nền tảng HPC và xử lí trí thông minh nhân tạo, nơi mà sự kết hợp giữa CPU và GPU luôn được đánh giá cao. Nhưng biết đâu đấy, tương lai người dùng thông thường được hưởng ké thì sao?
Ngoài lề
Khoảng 3 năm trước, Intel đã từng kết hợp với AMD để giới thiệu CPU Intel Core i7-8706G với 4 Core CPU và GPU AMD Radeon RX VEGA M có 4GB HBM2. Tất nhiên, chúng đều nằm chung trên 1 đế.
